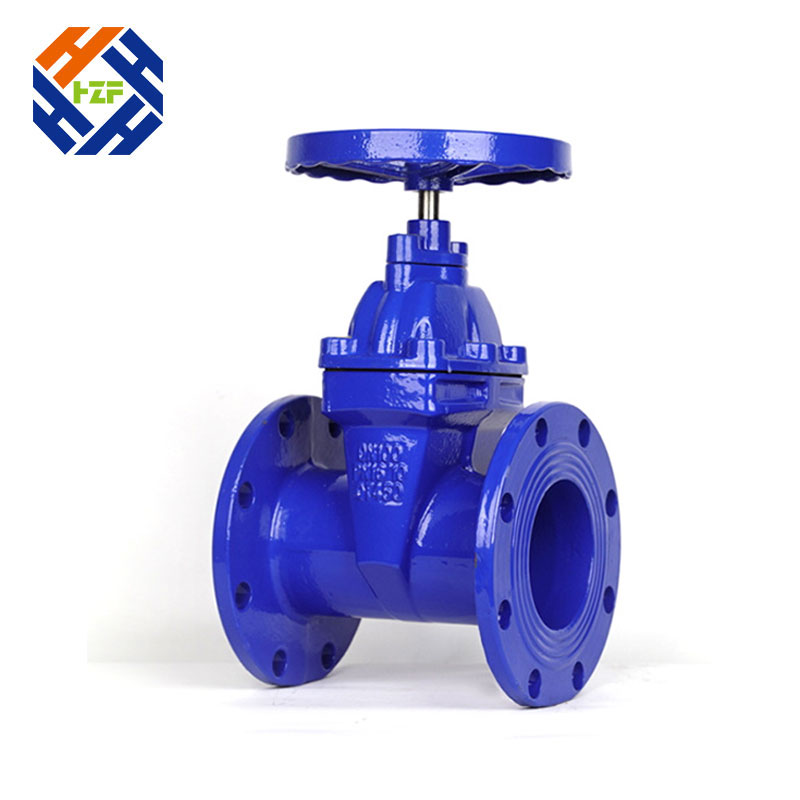

Nuestras válvulas están diseñadas para soportar altas temperaturas y condiciones extremas, lo que las hace ideales para entornos industriales exigentes. En nuestra fábrica, utilizamos solo materiales de la mejor calidad y tecnología innovadora para crear válvulas de compuerta de acero fundido PN16-PN40 que cumplan con los estándares internacionales.
Características de la válvula de compuerta de acero fundido PN16-PN40
Diseño y fabricación conforme a DIN3352
Pruebe e inspeccione conforme a API 598
La dimensión cara a cara cumple con din3202-F15
La dimensión de la brida cumple con DIN 2545 PN40
Relación presión-temperatura conforme a DIN2401
|
NO. |
PARTE |
MATERIAL |
NO. |
PARTE |
MATERIAL |
|
1 |
CUERPO |
GS-C25+ER308 |
14 |
BRIDA DE GLANDULA |
GS-C25 |
|
2 |
DESCT |
GS-C25+ER410 |
15 |
TORNILLO |
A193B7 |
|
3 |
TUERCA DEL VÁSTAGO |
ZQAL9-4 |
16 |
TUERCA |
A194 2H |
|
4 |
PROVENIR |
ICR13 |
17 |
YUGO |
GS-C25 |
|
5 |
EMPAQUETADURA |
SS304+GRAFITO |
18 |
RODAMIENTO DE PLANO |
GCR |
|
6 |
NO NETO |
GS-C25 |
19 |
CIRCO BISETO |
A276 410 |
|
7 |
TORNILLO |
A193B7 |
20 |
COJINETE DE GLANDULA |
1035 |
|
8 |
TUERCA |
A193 2H |
21 |
VOLANTE |
QT400-17 |
|
9 |
TORNILLO |
A193B7 |
22 |
LAVADORA |
A3 |
|
10 |
TUERCA |
A194 2H |
23 |
TUERCA |
A194 2H |
|
11 |
EMBALAJE |
GRAFITO TRENZADO |
24 |
TAZA DE GRASA |
LATÓN |
|
12 |
EMBALAJE |
GRAFITO FLEXIBLE |
25 |
PLACA DE NOMBRE |
304 |
|
13 |
GLÁNDULA |
A182 F6 |
26 |
REMACHE |
H62 |
|
Presión |
PN16 |
PN25 |
PN40 |
||||||
|
Tamaño |
L |
H |
W |
L |
H |
W |
L |
H |
W |
|
50 |
250 |
305 |
200 |
250 |
325 |
200 |
250 |
325 |
200 |
|
65 |
270 |
354 |
200 |
270 |
363 |
200 |
270 |
370 |
200 |
|
80 |
280 |
402 |
250 |
280 |
415 |
250 |
280 |
430 |
250 |
|
100 |
330 |
437 |
250 |
330 |
456 |
300 |
330 |
480 |
300 |
|
125 |
360 |
496 |
300 |
360 |
505 |
350 |
360 |
532 |
350 |
|
150 |
390 |
541 |
350 |
390 |
556 |
400 |
390 |
589 |
400 |
|
200 |
460 |
699 |
400 |
460 |
744 |
450 |
460 |
783 |
450 |
|
250 |
530 |
815 |
450 |
530 |
864 |
500 |
530 |
888 |
500 |
|
300 |
630 |
914 |
500 |
630 |
948 |
550 |
630 |
965 |
550 |
|
350 |
690 |
1189 |
550 |
690 |
1269 |
600 |
690 |
1285 |
600 |
|
400 |
750 |
1350 |
600 |
750 |
1450 |
600 |
750 |
1512 |
600 |
